塑膠射出成型是將塑膠原料加熱熔融後，以高壓射入模具腔體冷卻定型的量產成型方式，適合大量生產結構複雜、尺寸精密的塑膠零件，一次開模成本通常落在數萬到數十萬元新台幣不等，視零件複雜度而定。如果你是第一次接觸委外開發，光看流程圖可能還是抓不到重點：到底哪個步驟該提供什麼資料？試模發現問題時該怎麼判斷是設計問題還是模具問題？這篇文章不談理論，直接照著實務操作順序走一遍，讓你知道從送圖到收到合格首件，中間每一步該準備什麼、該檢查什麼。
很多品牌商找代工廠報價時，只丟一張手繪草圖或簡單的2D尺寸圖，結果報價來回修正三四次還對不上，浪費的其實是雙方時間。代工廠需要的不只是外形尺寸，還包括材料選擇、公差要求、表面處理方式，這些資訊不齊全，模具設計階段就會埋下風險。
建議提供STEP或IGES格式的3D檔案，這類中性格式各家CAD軟體都能開啟，避免因軟體版本不相容造成圖面失真。圖檔中要標明關鍵尺寸公差，特別是需要組裝配合的部位，例如卡扣、螺絲孔位、對接面，公差抓太鬆會導致組裝鬆動，抓太緊則會拉高模具加工難度與成本。
常見的射出材料像ABS、PC、PP、POM各有不同的收縮率與流動性，材料選錯會直接影響成品尺寸精度與強度表現。舉例來說，PP的收縮率通常比ABS高，同樣的模具設計拿去射PP，成品可能會比設計尺寸小上一截，這也是為什麼模具設計階段就要先確定材料，而不是打樣完才臨時換料。外觀要求也要講清楚，是要亮面、霧面還是特定紋路，這會影響模具表面加工方式與後續噴漆或電鍍的搭配。
圖檔資料越完整，代工廠報價越準確，後續設計變更的機率也越低，這比事後追加預算划算得多。
報價單上的數字看起來簡單，但同一份圖檔給三家廠商報價，數字可能差到兩三倍，問題往往不在誰貴誰便宜，而在報價基礎是否一致。有些廠商報價只算開模費，沒把試模修模的費用算進去，等到後續追加費用時客戶才傻眼。
完整的報價單應該拆分為模具開發費、試模費、修模費（通常含2次免費修模額度）、首件檢驗費，以及量產單價。模具開發費又細分模具鋼材成本、CNC加工工時、放電加工（EDM）工時、模具組裝與拋光。如果報價單只寫一個總價，沒有拆項，建議直接請廠商說明明細，這是判斷報價合理性的第一步。
模具鋼材常見的有P20、718、NAK80等級，等級越高硬度與耐磨性越好，適合量產壽命要求高的產品，但加工難度與成本也隨之提高。如果零件只是打樣驗證用途，不需要用到頂級鋼材，選P20這類中等硬度鋼材就足夠，等設計定案要量產十萬件以上，再考慮升級鋼材規格重新開模或補強既有模具。
| 比較項目 | P20鋼材 | 718鋼材 | NAK80鋼材 |
|---|---|---|---|
| 硬度與耐磨性 | 中等 | 中高 | 高，鏡面拋光效果佳 |
| 適用場景 | 打樣、小批量試產 | 中大量量產 | 高精度外觀件、大量量產 |
| 加工難度與成本 | 較低 | 中等 | 較高 |
| 建議模具壽命 | 依官方公告 | 依官方公告 | 依官方公告 |
報價數字最便宜的方案，往往是把試模修模成本藏在後面才浮現。
模具設計不是把零件形狀反過來刻在鋼材上這麼單純，塑膠冷卻收縮、脫模角度、澆口位置都會影響成品品質，這個階段的細節處理得好不好，直接決定後續試模要修幾次。以下是實務上常見的操作順序，可以照著這個邏輯檢視代工廠的設計進度。
模流分析（Mold Flow Analysis）是用軟體模擬熔融塑膠在模具內的流動路徑，提前預測可能出現的縮水、氣泡、結合線位置。對於結構複雜或壁厚不均的零件，強烈建議在開模前先做模流分析，這一步驟能省下後續試模發現問題才回頭改模的時間與費用。
澆口位置會影響熔融塑膠填充模具的順序與壓力分布，位置沒選好，容易在遠離澆口的區域出現缺料或熔接線明顯的問題。常見的澆口類型有點澆口、側澆口、潛伏式澆口，選擇哪一種要看零件外觀要求，如果澆口痕跡會出現在外觀面，通常會選擇隱藏性較好的潛伏式澆口，但加工難度相對較高。
塑膠冷卻後會產生些微收縮，如果零件表面沒有預留脫模角度（一般建議至少0.5到1度），開模時零件容易卡在模具裡刮傷表面，甚至導致模具損壞。頂出機構的位置也要避開外觀面與精密配合面，這些細節在設計圖確認階段就該提出來討論，等CNC加工完成才發現問題，修改成本會高出許多。

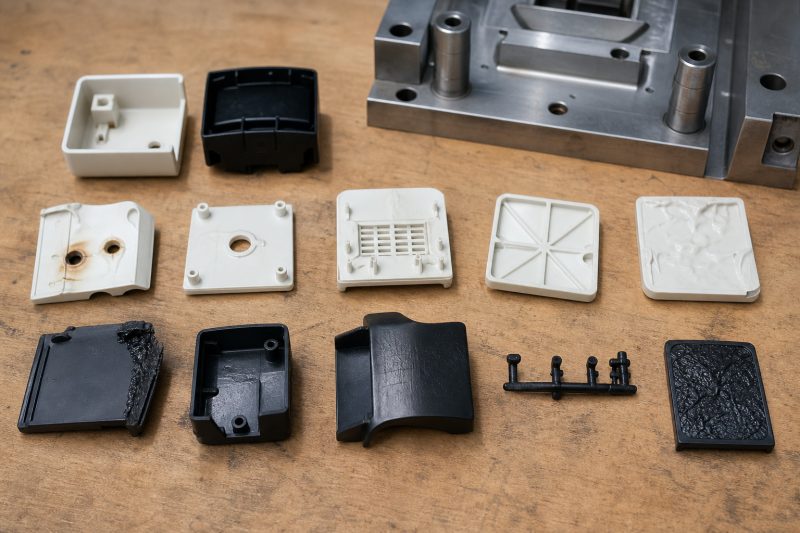

假設一家品牌商委託代工廠開發一款卡扣式外殼，首件試模出來後發現卡扣位置有輕微翹曲，勉強能組裝但手感偏鬆。這類狀況在實務上並不少見，問題往往不是單一原因造成，而是材料收縮率、冷卻時間、模具溫度多個變數疊加的結果。以下整理幾種常見的試模失敗情境，讓你在收到首件時知道該往哪個方向排查。
翹曲通常出現在壁厚不均勻的零件上，厚的地方冷卻慢、薄的地方冷卻快，冷卻速度差異會讓零件內部產生應力，成型後慢慢變形。解法除了調整射出參數（如冷卻時間、保壓時間）之外，根本解法是回頭檢視產品結構設計，盡量讓壁厚均勻，這也是為什麼模具設計前的DFM（Design for Manufacturability，可製造性設計）審查這麼重要。
縮痕常出現在肋骨、凸柱這類局部加厚的結構背面，因為該區域冷卻速度比周圍慢，表面會出現凹陷痕跡。實務上的做法是調整肋骨厚度不超過主體壁厚的60%，或是在該區域增加冷卻水路，讓熱量能更快帶走。如果縮痕出現在外觀面，光靠參數調整效果有限，多半需要修改模具結構。
如果首件量測發現整體尺寸系統性偏小或偏大，很可能是模具設計階段材料收縮率參數設定有誤。不同材料收縮率差異頗大，若試模時臨時更換了材料等級卻沒重新計算收縮率，就容易發生這種狀況，這也再次說明了打樣前確認材料規格的重要性。
首件試模發現問題不代表模具失敗，這是打樣流程的正常環節，重點是能否準確判斷問題根源並對症修模。
試模後的修模流程該怎麼安排？多數代工廠的報價會包含2次免費修模額度，超過次數則需額外計費，這也是為什麼首次提供的圖檔資訊越完整，越能減少修模次數與額外支出。修模不是無限次數的試錯過程，每一次修模前都該先釐清問題根源，而不是憑感覺調整。
首件檢驗報告（First Article Inspection Report）通常包含關鍵尺寸的量測數據、外觀檢查結果、材料批號記錄。品牌商收到報告時，建議對照原始圖面公差要求逐項確認，特別留意組裝配合尺寸，這部分若有偏差，量產後可能導致大量成品組裝不良，屆時損失規模會遠大於現階段修模的成本。
首件試模通過後，建議先進行小批量試產（例如100到500件），驗證模具在連續生產狀態下的穩定性，而不是直接跳進大量量產。連續生產時模具溫度會逐漸累積，若冷卻系統設計不足，穩定生產一段時間後可能出現首件測試時沒發現的問題。小批量試產這個環節能有效降低量產階段大規模報廢的風險。
委外開發塑膠零件時，該如何評估代工廠的技術能力，而不是只比較報價數字？這是多數第一次接觸委外開發的品牌商最常問的問題。報價只是其中一個參考指標，設備規格、過往處理過的零件類型、品保流程完整度，都該納入評估範圍。
射出機噸位決定了能承受的鎖模力，噸位不足會導致模具在射出高壓下無法完全閉合，產生毛邊（flash）。零件的投影面積越大，所需噸位越高，委外前可以請代工廠說明目前廠內設備噸位範圍，確認是否涵蓋你的零件需求，避免簽約後才發現設備不匹配。
能提供模流分析報告與DFM審查建議的代工廠，通常代表其工程團隊具備一定的設計把關能力，這對降低後續修模次數很有幫助。如果代工廠只負責照圖加工，不提供任何設計建議，品牌商就得自行承擔設計缺陷的風險，這種情況下建議另外尋求外部工程顧問協助審圖。
選代工廠該看設備能否匹配需求，不是報價單上最小的那個數字。
近兩年製造業對自動化與環保法規的關注度持續提升，這股趨勢也反映在射出成型代工廠的設備投資方向上。對品牌商而言，理解這些趨勢有助於評估合作對象是否跟得上市場要求，尤其是外銷歐美市場的產品，環保法規符合度往往是採購決策的關鍵條件之一。

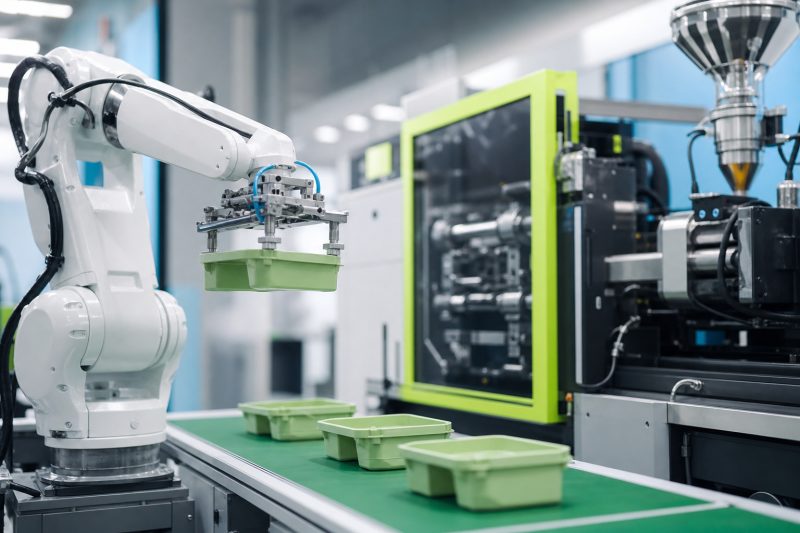

越來越多代工廠導入機械手臂上下料與AOI（自動光學檢測）系統，減少人工取件與目視檢查的變異性，這對追求品質一致性的品牌商是正向訊號。導入自動化的產線，通常在連續生產的尺寸穩定度與外觀瑕疵率上表現更穩定，這也是評估代工廠時可以主動詢問的項目。
再生料（recycled material）與生質塑膠在部分非外觀件、內部結構件上的應用逐漸增加，但這類材料的批次穩定性通常不如原生料，收縮率與流動性可能因批次而有差異，模具設計時需預留較大的調整彈性。如果產品有環保訴求或客戶端有永續採購要求，建議在打樣前就與代工廠討論材料替代方案的可行性，而不是等量產階段才臨時調整。
環保材料聽起來是加分項，但實際導入前務必確認材料批次穩定性是否符合產品的公差要求。
打樣過程中品牌商常有一些似是而非的認知，這裡整理幾個實務上經常被問到、也容易被誤解的問題，幫助釐清判斷方向。
兩者不完全相同。開模費用是模具本身的製作成本，打樣費用則可能額外包含試模工時、材料耗損、首件檢驗等項目，部分代工廠會將打樣費用併入開模報價中，但也有廠商會分開列項，簽約前務必確認報價單的定義範圍，避免認知落差。
模具修改有其物理限制，鋼材補強（加料）相對容易，但若需要挖除已加工的鋼材部位（減料，例如要讓零件變大），有時得重新開模。修模次數過多也會影響模具結構強度與使用壽命，這也是為什麼設計階段的審慎確認比事後修改重要得多。
塑膠射出成型打樣不是走個形式確認外觀而已，而是把設計缺陷、材料問題、製程風險提前攔截在量產前的最後一道防線。從圖檔準備、報價比較、模具設計到試模修模，每個環節環環相扣，任何一步資訊不完整都可能在後面放大成更高的成本。我們建議品牌商在委外開發初期，就把打樣流程視為整體專案時程與預算規劃的一部分，而不是事後才臨時追加的項目。
如果你正在規劃塑膠零件的開發專案，需要進一步了解報價估算或模具設計評估，歡迎與我們聯繫，由專業工程團隊協助檢視圖檔並提供具體建議。
提供圖檔與規格需求，我們協助評估打樣時程與報價明細，歡迎洽詢專業諮詢與報價。
一般簡單結構件的打樣流程約需7到14個工作天，從報價確認、模具加工到首件試模。若零件結構複雜、需要模流分析或多次修模，時程可能延長到3週以上，實際天數需視模具複雜度與代工廠排程而定。
打樣費用會依零件尺寸、結構複雜度、材料與鋼材等級而有很大差異，從數萬元到數十萬元新台幣都有可能。建議直接請代工廠依實際圖檔提供拆項報價，包含開模費、試模費、修模費，才能準確掌握預算，避免只看總價數字比較。
至少需要準備3D圖檔（STEP或IGES格式）、材料規格、關鍵尺寸公差標註，以及外觀表面處理要求。資料越完整，代工廠報價越準確，也能減少後續設計變更與修模次數，這是縮短打樣時程最有效的做法。
不是。首件試模發現翹曲、縮痕或尺寸偏差是打樣流程中常見的正常現象，重點在於能否準確判斷問題根源，是材料收縮率、冷卻設計還是壁厚結構造成，並針對性修模，而不是急著否定整個模具設計。
應該要求代工廠提供拆項報價，包含模具鋼材、加工工時、試模與修模費用，而不是只看一個總價數字。同時也該確認報價是否包含合理的免費修模次數（通常2次），避免後續追加費用超出預期。
要看修改方向。若是在既有結構上加強厚度（加料），修改相對容易；但若需要讓零件尺寸變大（減料），有時必須重新開模。因此設計定案前的審慎確認，比模具完成後才修改更省時省錢。
