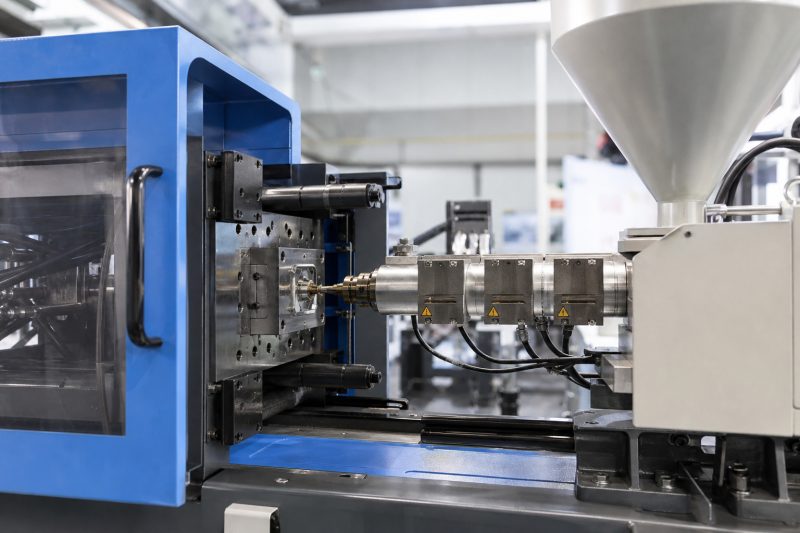

塑膠射出成型的基本原理與流程

塑膠射出成型是一種將塑膠原料加熱至熔融狀態後，以高壓射入模具腔內冷卻定型的量產製造工藝，廣泛應用於電子外殼、家電零件、汽車配件等產品的大量生產。對於需要開發塑膠零件的品牌商或設計單位而言，理解這套製程的運作邏輯，是與模具廠溝通、控制成本、掌握品質的第一步。

很多第一次接觸這個領域的產品經理，常常在打樣階段才發現，原來一個看似簡單的塑膠外殼，背後牽涉到模具結構、原料特性、成型參數等一連串技術決策。這篇文章會從最基礎的原理開始，逐步帶你走過整個流程，也會談到實務上容易踩的坑。

從製程的角度來看，射出成型大致可以拆解成幾個階段：原料乾燥與供料、加熱塑化、射出充填、保壓、冷卻，最後開模頂出成品。每一個階段都有各自需要注意的參數，任何一個環節出問題，都可能反映在最終零件的外觀或尺寸上。

舉例來說，如果原料在進入料管前沒有充分乾燥，成型出來的零件表面可能出現銀紋或氣泡；如果保壓時間或壓力不足，零件則容易產生縮水凹陷。理解這些階段之間的因果關係，有助於在打樣或量產出問題時，快速判斷可能的原因，而不是每次都要等模具廠回覆才知道方向。

加熱塑化的階段，主要是靠射出機的料管與螺桿，透過加熱圈與螺桿旋轉剪切的雙重作用，把固態塑膠粒子逐漸轉變為黏稠的熔融狀態。這個階段的溫度設定，跟所選用的原料特性有直接關係，不同塑膠材質的熔點與加工溫度區間差異頗大，設定錯誤不僅會影響成品品質，嚴重時甚至可能造成原料分解、產生異味或變色。射出充填階段則是把熔融塑膠以高壓快速推入模具的型腔，這個過程的速度與壓力曲線，會直接影響零件內部的流動痕跡與應力分布，對於外觀件或有結構強度要求的零件來說，這是相對敏感的參數。

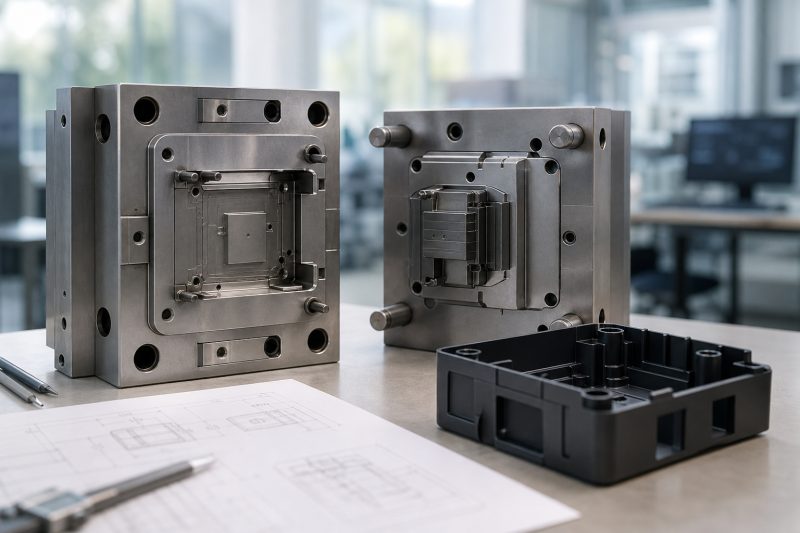

模具設計對成型結果的影響

模具可以說是整個射出成型工藝的核心，它決定了零件的形狀、尺寸精度，也決定了熔融塑膠在型腔內如何流動、如何冷卻。一套設計良好的模具，能讓成型製程穩定、良率提高；反之，如果模具的澆口位置、流道設計或冷卻水路規劃不當，即便原料與機台條件都正常，成品仍然可能出現翹曲、縮水、毛邊等問題，而且這些問題往往很難單靠調整成型參數來完全解決，最終還是得回頭修改模具。

澆口的位置與大小，是模具設計中經常被討論的重點之一。澆口是熔融塑膠進入型腔的入口，它的位置會影響熔膠在型腔內的流動路徑與填充順序，進而影響零件各部位的收縮率是否一致。如果澆口設置在不對稱的位置，可能導致零件某一側先填滿、另一側後填滿，兩側的冷卻收縮速度不同，成品就容易出現翹曲變形。對於外觀件而言，澆口位置還會牽涉到澆口疤痕是否會出現在容易被看見的表面，這也是設計階段需要與模具廠事先溝通清楚的細節。

冷卻水路的規劃，則直接關係到生產效率與零件品質的穩定性。冷卻速度如果在零件各部位不均勻，厚薄不一的區域收縮率也會不同，容易造成尺寸偏差或翹曲。對於有壁厚變化的零件設計，模具廠通常需要針對厚實的部位加強冷卻，避免該區域因冷卻過慢而產生內部應力集中或表面凹陷。這部分的設計經驗，往往需要模具廠累積相當的實務操作才能拿捏得準，也是評估合作對象時值得詢問的重點之一。

模具材質與使用壽命的權衡

模具本身所使用的鋼材等級，會影響模具的耐用次數與加工精度，也直接反映在模具的開發成本上。一般來說，如果產品預期的生產數量較大，選用較高等級、耐磨耐蝕的模具鋼材會比較划算，雖然初期模具開發費用較高，但攤提到大量生產的每一件成本上，反而可能更經濟；相對地，如果只是打樣或小批量試產，選用等級較低、成本較低的模具鋼材，可以在初期降低投入，但需要留意模具壽命是否足以應付後續可能追加的訂單。這個權衡沒有絕對的標準答案，需要根據產品的生命週期與預估訂單量來綜合評估。

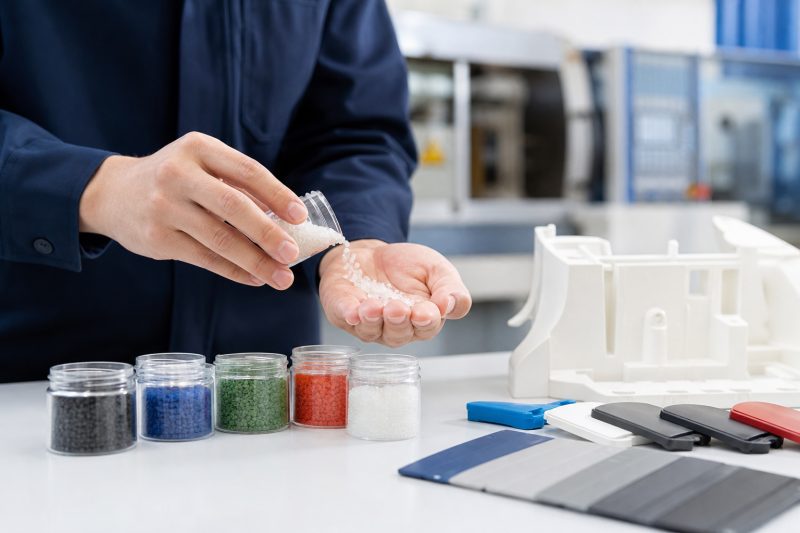

原料選擇的判斷依據

塑膠原料的種類繁多，每一種材質都有各自的物理特性、成型難易度與應用場景，選擇合適的原料，是產品設計階段就應該開始思考的問題，而不是等到打樣時才臨時決定。原料的選擇通常需要綜合考量幾個面向：產品的使用環境（例如是否會接觸高溫、紫外線、化學藥劑）、機械強度需求（例如是否需要承受衝擊或長期負重）、外觀要求（例如是否需要高光澤或特殊紋理），以及成本考量。

舉例來說，如果產品需要長期在戶外使用，就必須考慮原料的耐候性，避免因紫外線照射而產生脆化或褪色；如果產品屬於電子外殼，可能還需要考慮阻燃等級的要求。不同原料的收縮率也不相同，這會影響模具設計時的尺寸放大比例，如果在原料選定之前就先完成模具設計，之後臨時更換原料，可能導致模具尺寸需要重新調整，造成額外的時間與成本損失。因此，原料選擇最好在產品設計初期，就與模具廠或製造端一起討論確認，避免後續反覆修改。

原料的乾燥處理，也是實務上經常被忽略但影響很大的環節。許多工程塑膠具有吸濕性，如果在射出成型前沒有經過充分乾燥，原料中殘留的水分會在加熱塑化時轉變為水蒸氣，進而在成品內部或表面形成氣泡、銀紋等缺陷。不同原料所需的乾燥溫度與時間也不盡相同，這部分通常有原料供應商提供的建議參數可以參考，但實際生產時仍需要依照現場的濕度環境與料斗乾燥設備的效能做適度調整。

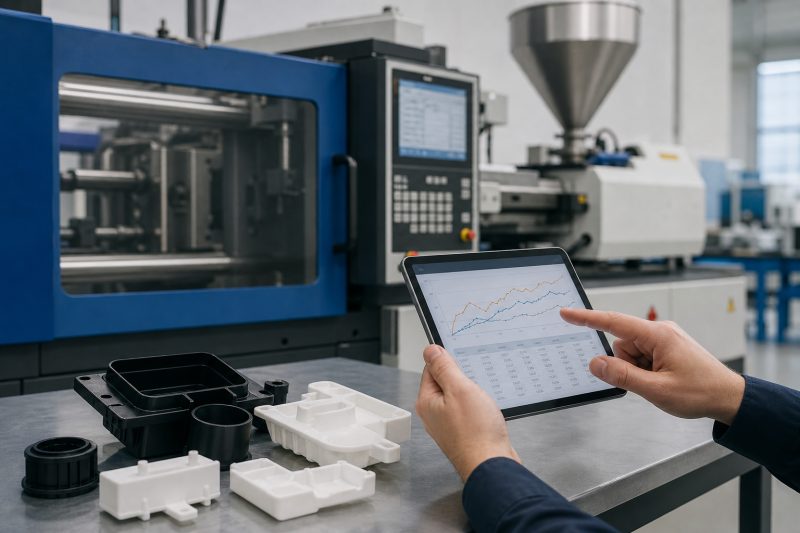

成型參數如何影響品質

射出成型的參數設定，是決定成品良率與外觀品質的關鍵環節，主要包括熔膠溫度、射出速度、射出壓力、保壓壓力與保壓時間、冷卻時間等。這些參數彼此之間相互牽動，調整其中一項，往往也需要連帶檢視其他參數是否需要跟著微調，而不是單獨孤立地看待某一個數值。

熔膠溫度設定過低，可能導致熔融塑膠的流動性不足，無法完整填充模具型腔的細節部位，造成缺料或表面霧化的現象；溫度設定過高，則可能造成原料熱分解，成品出現變色或異味，甚至影響材料本身的機械強度。射出速度與壓力的搭配，則會影響熔膠在型腔內的流動狀態，速度過快容易產生噴射紋或困氣問題，速度過慢則可能因為熔膠提前冷卉固化而產生熔接線明顯、強度較弱的狀況。

保壓階段的設定，主要用來補償塑膠冷卻收縮所造成的體積變化，如果保壓壓力或時間不足，零件容易在冷卻後出現縮水凹陷，特別是在厚壁或加強筋的部位更為明顯；但如果保壓壓力過高或時間過長，則可能造成內應力累積過大，成品在後續使用過程中容易因應力釋放而產生翹曲或開裂。冷卻時間的長短，則需要在生產效率與尺寸穩定性之間取得平衡，冷卻時間太短，零件可能在頂出時因為尚未完全固化而變形；冷卻時間太長，雖然尺寸穩定性較好，但會拉長整體生產週期，影響產能與成本。

試模與調機的實務流程

模具製作完成後，通常會先進行試模，也就是實際上機生產少量樣品，藉此驗證模具的填充狀況、尺寸精度與外觀品質是否符合預期。試模過程中，工程師會依據實際成型出來的樣品狀況，逐步調整前述的各項成型參數，這個過程俗稱調機。調機往往需要反覆試驗，每調整一項參數就要生產幾模樣品觀察結果，是相對耗時但必要的步驟，因為即便模具設計與原料選擇都正確，最終還是需要透過參數的微調，才能讓成型結果穩定落在可接受的公差範圍內。

對於品牌商或設計單位而言，參與試模階段的樣品確認是很重要的環節，建議在收到試模樣品時，實際檢查關鍵尺寸、外觀瑕疵、裝配是否順暢等項目，而不是僅憑目視大致確認就直接放行進入量產。如果試模樣品有明顯落差，應該及早提出，讓模具廠有機會在量產前進行必要的修模或參數調整，避免問題延續到大批量生產階段才發現，造成更大的成本損失。

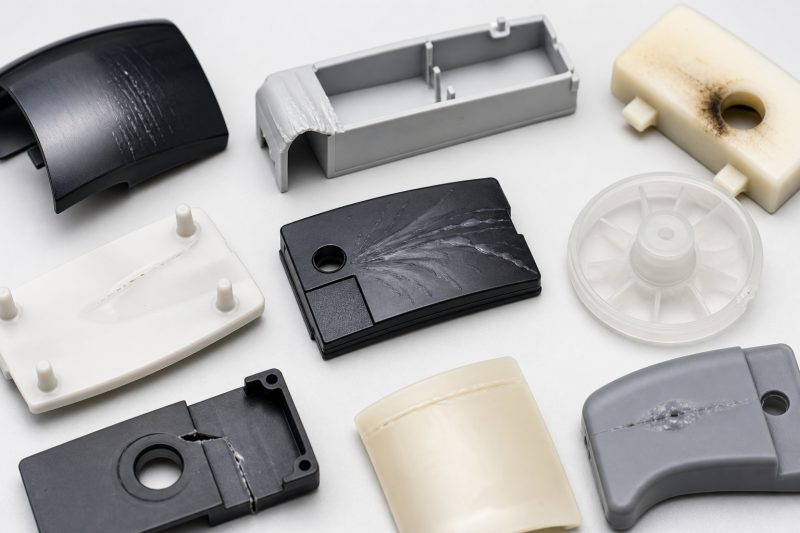

常見成型缺陷與可能成因

在實務操作中，射出成型的成品常見的缺陷類型包括縮水凹陷、翹曲變形、熔接線明顯、毛邊、缺料、氣泡與銀紋等，每一種缺陷背後可能對應多種不同的成因，需要透過系統性的排查來確認問題根源，而不是單憑經驗直接猜測。

縮水凹陷通常發生在零件的厚壁區域或加強筋與本體交界處，主要成因與保壓不足、冷卻不均或壁厚設計不當有關。翹曲變形則常見於冷卻不均、澆口位置不對稱或原料收縮率與模具設計不匹配的情況。熔接線是指兩股熔融塑膠流動匯合時所形成的線狀痕跡，通常出現在有多個澆口或零件形狀複雜、熔膠需要繞行障礙物（例如孔洞）的區域，熔接線位置若剛好落在零件的外觀面或受力部位，可能同時影響外觀與結構強度。

毛邊的產生，多半與模具的合模面精度、鎖模力是否足夠，或是成型壓力設定過高有關；缺料則通常是熔膠流動性不足、澆口尺寸太小或射出壓力不夠，導致熔膠無法完整填充到型腔的末端。氣泡與銀紋則如前文所述，經常與原料乾燥不完全或熔膠溫度設定不當有關。了解這些缺陷與成因之間的對應關係，有助於在收到有問題的樣品時，能夠更有方向性地與模具廠討論改善方案，而不是單純反映「有瑕疵」卻說不出具體方向。

從設計端就該考慮的可製造性

塑膠零件的設計，如果在圖面繪製階段就能考慮到射出成型的製程特性，往往可以大幅降低後續打樣與量產階段所遇到的問題，這也就是業界常說的可製造性設計概念。壁厚的均勻性是其中一個核心原則，盡量避免零件內部出現厚薄差異過大的區域，因為厚薄不均會導致冷卻速度不一致，進而增加翹曲與縮水的風險。如果因為結構需求必須有厚壁區域，設計時可以考慮透過挖空、加強筋或漸變過渡的方式，降低厚薄落差帶來的影響。

脫模角度的設計，也是容易被忽略但很重要的細節。射出成型的零件在冷卻固化後，需要從模具中頂出，如果零件的側壁沒有適當的脫模角度（也就是零件側面並非完全垂直，而是帶有一定的傾斜角度），頂出時容易因為零件與模具型腔壁面的摩擦力過大，導致零件表面刮傷、變形，甚至卡在模具內無法順利脫模。脫模角度的大小，通常需要視零件的深度、材質特性與表面紋理處理方式而定，一般會建議在設計階段就與模具廠確認角度是否足夠。

此外，加強筋、螺絲柱等常見的結構特徵，其設計也有一些普遍遵循的比例原則，例如加強筋的厚度通常會設計得比主體壁厚薄一些，以避免在筋與本體交接處因為材料堆積過厚而產生縮水痕跡。這些屬於長期累積下來的實務經驗法則，設計端如果能提前了解，並在圖面階段就與模具廠或製造端進行討論確認，可以有效減少後續打樣時反覆修改的次數，也能讓整體開發時程更為可控。

與模具廠溝通及選擇合作對象的重點

對於品牌商或設計單位而言，找到合適的模具廠或射出成型合作夥伴，是整個開發流程能否順利進行的關鍵之一。在評估合作對象時，除了報價之外，建議也了解對方過去處理過的產品類型是否與自身需求相近，例如是否有處理過類似壁厚結構、類似原料或類似外觀要求的經驗，這些經驗的累積，往往能反映在試模階段所需要的溝通與修正次數上。

溝通過程中，圖面與規格的明確度非常重要。建議在提供設計圖面時，盡量標註清楚關鍵尺寸的公差範圍、表面處理要求（例如是否需要特定紋理或光澤度）、原料材質與等級要求，以及零件的使用環境條件，讓模具廠能夠在設計模具與規劃成型參數時，有足夠的資訊做判斷，而不是等到試模出來才發現彼此對規格的理解有落差。此外，建議在合作初期就先確認打樣、修模、量產各階段的時程規劃與費用結構，避免後續因為認知不同而產生爭議。

整體而言，塑膠射出成型雖然是一套成熟且被廣泛應用的量產工藝，但實際執行過程中牽涉到模具設計、原料特性、成型參數等多個環環相扣的技術環節，任何一個環節的疏忽都可能反映在最終成品的品質上。對於初次接觸這個領域的產品經理或設計師而言，提前了解這些基本原理與常見問題，並在設計階段就與具備實務經驗的模具廠或製造夥伴充分溝通，會是讓整個開發流程更加順利、成本更加可控的重要基礎。
